Popis

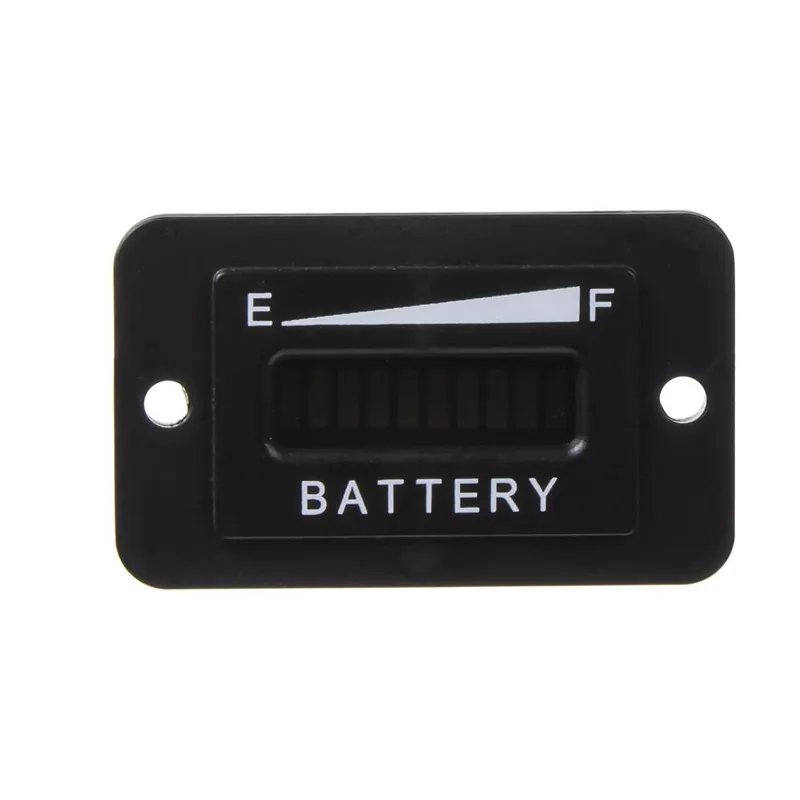

Palubní indikátor stavu baterie slouží k prevenci poruch akumulátoru a ke kontrole dobíjení vašeho auta. Prostřednictvím indikátoru získáváte permanentní informaci o stavu vašeho akumulátoru, což obvykle v automobilech není možné, protože v nich tyto indikátory stavu chybí.

Vhodné též pro monitorování stavu záložních baterií v obytných automobilech, karavanech a lodích.

Technické parametry:

měřené napětí: 12 V / 24 V

10-diodová indikace stavu baterie (zelená / žlutá / červená)

každá led indikuje 10% kapacity baterie

ochrana proti přepólování

rozměry: 53 mm x 32 mm x 34 mm

voděodolnost IP65

pracovní teplota: od – 40°C do + 85°C

Funkce:

provoz pouze, když je baterie správně nabitá, rozsvítí se 10. LED (zcela vpravo)

když 2. LED (zleva) bliká – indikuje „nízky stav energie“, je třeba baterii nabít

když 1. i 2. LED blikají – značí „prázdná baterie„, je potřeba baterii nabít nebo vyměnit

indikátor baterie se zobrazí po připojení k nové baterii, po 155 s od připojení bude indikovat skutečnou úroveň nabití baterie

indikace rozsahu: zelená: 41 % ~ 100 %, žlutá: 21 % ~ 40 %, červená: o 20% méně

Zapojení:

napájení + / – napájení měřiče

c měřící kontakt
